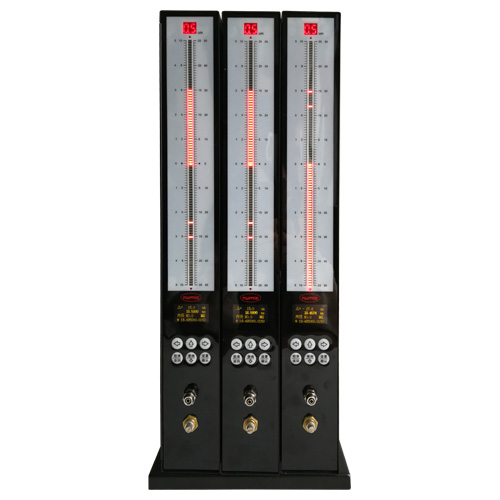

UTM-400系列电子柱式数显气动量仪是采用进口气电转换传感器将气信号转换为电信号由OLED显示屏和三色发光LED光柱同时示值的智能高精度测量仪器。
【应用范围】：适合在生产车间和实验室使用。广泛应用于汽配、铝压铸精加工等精密机械零配件的内径、外径、槽宽、厚度、圆度、锥度等批量检测。
| 产品名称 | 电子柱式数显气动量仪 | |
|---|---|---|
| 型号 | UTM-400 | |
| 模 拟 显 示 |
光柱 | 101个3色LED灯显示 |
| 分辨率 | 每一LED灯代表0.1um/0.2um/0.5um/1.0um 分4档 | |
| 示值范围 | 最大可达100um，由选择的分辨率自动适应如下4档示值范围 1.±5 um(10um) 2.±10um(20um) 3.±25 um(50um) 4.±50 um(100um) |
|
| 重复性 | <= 0.1um/<= 0.2um/<= 0.5um/<= 1.0um 与选择的分辨率相对应 |
|
| 示值误差 | <= 0.2um/<= 0.4um/<=1.0um/<= 2.0um 与选择的分辨率相对应 |
|
| 数 显 显 示 |
LCD | 1.5寸OLED显示偏差值，实测值，OK与NG判别以及测头信息等 |
| 示值范围s | 大于100um | |
| 分辨率 | 0.1um | 示值误差 | <=1% (最小0.2um) |
| 仪 器 接 口 |
RS485通讯 | DB 9PIN |
| I/0 | DB15PIN支持I/0功能（选配） | |
| 空气输入 | 清洁压缩空气压力：0.3~0.5MPa(3~5kg/cm3推荐0.4 MPa)； PU气管Φ8mm连接 |
测头输出 | 1气动测头（PU气管Φ6mm连接） |
| 电源 | AC 220V 50/60HZ | |
| 功耗 | 20W | |
| 工作温度 | 0~45℃ | |
| 湿度 | RH5-85% | |
| 外形尺寸(H*W*D) | 约460*63*125mm | |
| 重量（毛重） | 约5Kg | |
